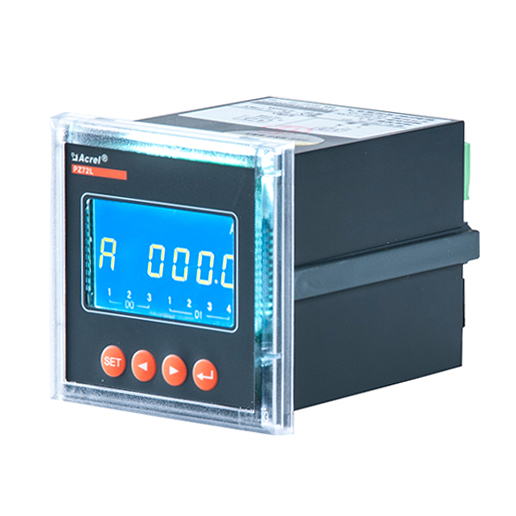

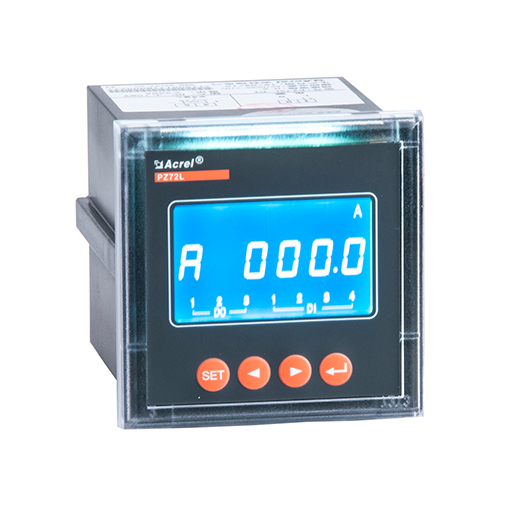

PZ系列交流检测仪表-安科瑞

该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能,实现电力参数、电气元件工作状态的远程传输,便于后台监控系统集中检测。

技术支持:

15021503793/18202170907

功能:
该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能,实现电力参数、电气元件工作状态的远程传输,便于后台监控系统集中检测。



应用范围:
适用于高、低压电力系统中需要检测电力参数的场合。



订货范例:
具体型号:PZ72-E4/C
技术要求:输入相电压220V;电流变比400A/5A;接线方式三相四线;准确级0.5级。
通讯协议:RS485接口 Modbus/RTU协议
辅助电源:AC/DC220V


外形尺寸

PZ72(L)外形及开孔尺寸[单位mm]





PZ80(L)外形及开孔尺寸[单位mm]


PZ96(L)外形及开孔尺寸[单位mm]





PZ42(L)外形及开孔尺寸[单位mm]



接线方式

低压三相四线接线图


高压2PT2CT三相三线接线图


安装示意


安装步骤:安装方式为屏装式,采用两侧卡扣挤压固定,具体操作如下:
1、在配电盘上,选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔
2、把仪表插入配电盘仪表孔中,插入仪表后,用卡扣固定安装。


现场安装图
